AP1 Herbst 2024 Aufgabe 2

Bearbeitet von Hölz & Vrbanic​

Themen:​

AP1​
  • Netzwerkkarten
  • Netzwerkaufteilung
  • OSI-Modell
  • IPv6 Adressen
  • MAC-Adressen
  • DCHP
  • ARP
Selbsterstellte Aufgaben​
  • Netzwerkkabel
  • IPv4 Adressen
  • Ports
  • Router

Aufgabe 2 - Netzwerkkonfiguration - 24 Punkte:​

Aufgabe 2) - Netzwerkeinstellungen​

Aufgabe 2 Situation

Aufgabe 2a) - Netzwerk LED - 4 Punkte​

Aufgabe 2a

Aufgabe 2b) - OSI-Modell - 4 Punkte​

Aufgabe 2b

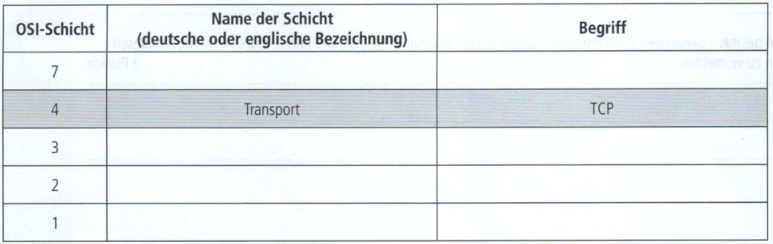

Aufgabe 2b Vorlage) - OSI-Modell Vorlage​

Aufgabe 2b Vorlage

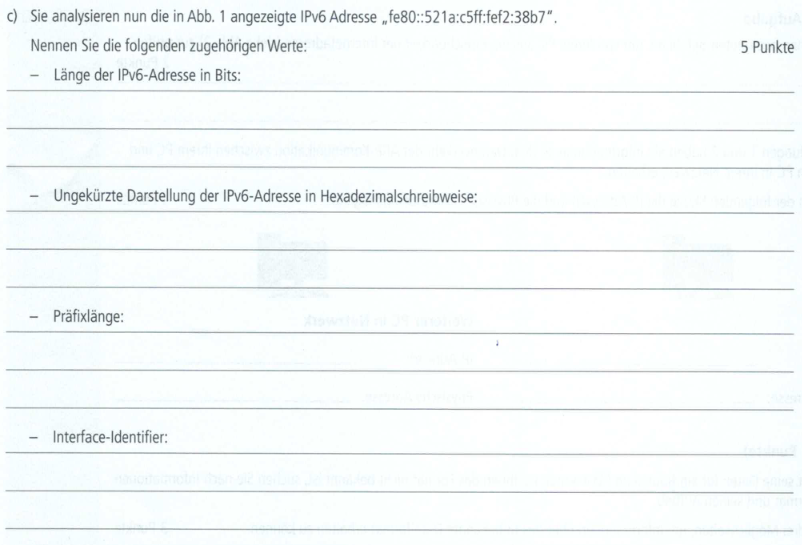

Aufgabe 2c) - IPv6 - 5 Punkte​

Aufgabe 2c

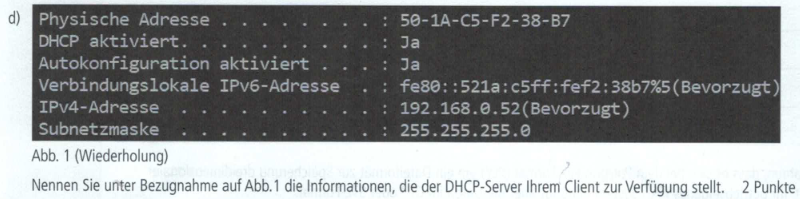

Aufgabe 2d) - DHCP - 2 Punkte​

Aufgabe 2d

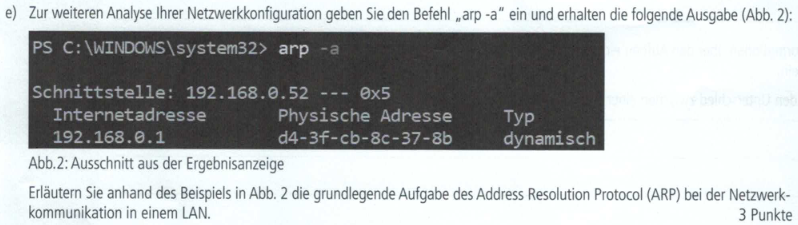

Aufgabe 2e) - Adress Resolution Protocol - 3 Punkte​

Aufgabe 2e

Aufgabe 2f) - Erreichbarkeit - 2 Punkte​

Aufgabe 2f

Aufgabe 2g) - Adressenzuweisung - 4 Punkte​

Aufgabe 2g

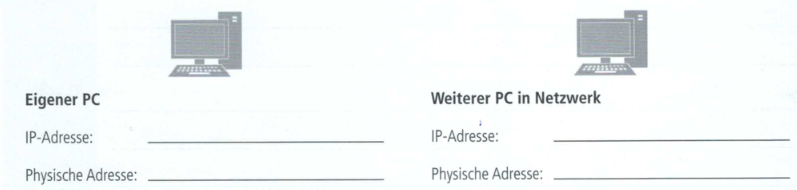

Aufgabe 2g Vorlage) - Adressenzuweisung Vorlage​

Aufgabe 2g Vorlage

Selbsterstellte Aufgabe:​

Selbsterstellte Aufgabe Vrbanic​

Aufgabe Xa)​

Xa) Nach einem Umzug ihrer Abteilung in ein anderes Gebäude richten sie sich ihren Arbeitsplatz neu ein. Vor Abschluss ihrer Arbeit fällt ihnen auf das sie bisher noch kein Netzwerkkabel angebunden haben und öffnen eine Umzugskiste gefüllt mit Kabelen. Diese sind mit unterschiedlichen Kennzeichnungen versehen.

Aufgabe Xaa)​

Xaa) Sie finden mehrmals den Aufdruck "SF/FTP" auf einem Netzwerkkabel.

Erklären sie die Bedeutung dieser Beschriftung.

Aufgabe Xab)​

Xab) Ebenfalls erkennen sie das jene Kabel mit unterschiedlichen Nummern gekennzeichnet worden sind wie z.b. "CAT 5". Sie entscheiden sich für das Kabel mit der höchsten Nummer.

Erläutern sie was sich hinter der Kennzeichnung und Nummerierung verbirgt.

Aufgabe Xb)​

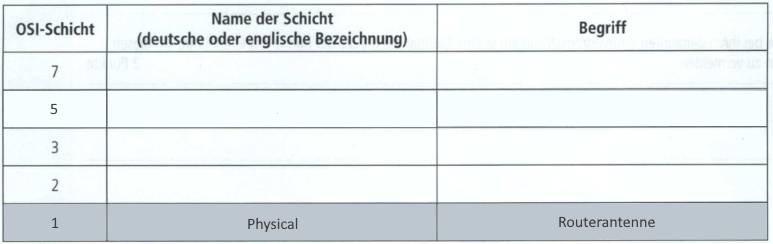

Xb) Benennen Sie die in der folgenden Tabelle aufgeführten Tabelle aufgeführten OSI-Schichten und ordnen Sie zur Strukturierung die vorliegenden Begriffe den richtigen Schichten zu:

WLAN Protokoll E-Mail Programm Router Dateiübertragung

Aufgabe Xb Vorgabe

Aufgabe Xc)​

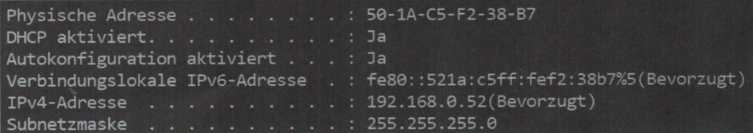

Xc) Nach ihrer Eingabe von "ipconfig" erhalten sie auf der Kommandozeile ihres Computers folgende Informationen. Aufgabe Xc

Aufgabe Xca)​

Xca) Ihnen fällt auf sie besitzen eine IPv6 und eine IPv4 Adresse. Nennen sie zwei Unterschiede zwischen den Protokollen.

Aufgabe Xcb)​

Xcb) Begründen sie warum sie im Besitz beider Adressen sind.

Aufgabe Xcc)​

Xcc) Während ihrer Recherche über IP-Adressen fällt ihnen auf das meist eine Zahl mit einem Doppelpunkt hinter eine IPv4 Adresse gesetzt wird.

Erläutern sie wofür die genannte Zahl genutzt wird.

Aufgabe Xd)​

Xd) Was ist die grundlegende Aufgabe eines Routers?

Erarbeitete Lösungen der Aufgaben:​

Lösungen von Hölz & Vrbanic​

Erarbeitete Lösungen der Selbsterstellten Aufgaben:​

Lösungen von Vrbanic​
AP1​

Aufgabe 2a)

Aufgabe 2b)

Aufgabe 2c)

Aufgabe 2d)

Aufgabe 2e)

Aufgabe 2f)

Aufgabe 2g)

Selbsterstellte Aufgaben​

Aufgabe Xa)

Aufgabe Xc)

Aufgabe Xd)
